Likwidacja barier architektonicznych w budynkach wymaga zastosowania certyfikowanych platform pionowych dla przewyższeń do 3 metrów lub platform ukośnych na ciągach schodowych. Odpowiednio dobrane urządzenia dźwigowe gwarantują udźwig nominalny na poziomie 300-400 kg oraz pełną zgodność z rygorystyczną Dyrektywą Maszynową 2006/42/WE.
Z perspektywy inżynierii dostępności, administratorzy obiektów użyteczności publicznej oraz zarządcy wspólnot mieszkaniowych muszą wdrożyć rozwiązania zapewniające bezkolizyjny i bezpieczny transport osób poruszających się na wózkach inwalidzkich. Integracja systemów dźwigowych wymaga uprzedniej analizy kubatury budynku, sprawdzenia nośności ścian konstrukcyjnych oraz precyzyjnego zmierzenia kąta nachylenia istniejących biegów schodowych. Prawidłowa klasyfikacja specyfikacji technicznej wprost zapobiega błędom montażowym i gwarantuje stabilną eksploatację mechanizmów podnoszenia na dziesięciolecia.
Pionowe urządzenia śrubowe w architekturze obiektów do 3 metrów

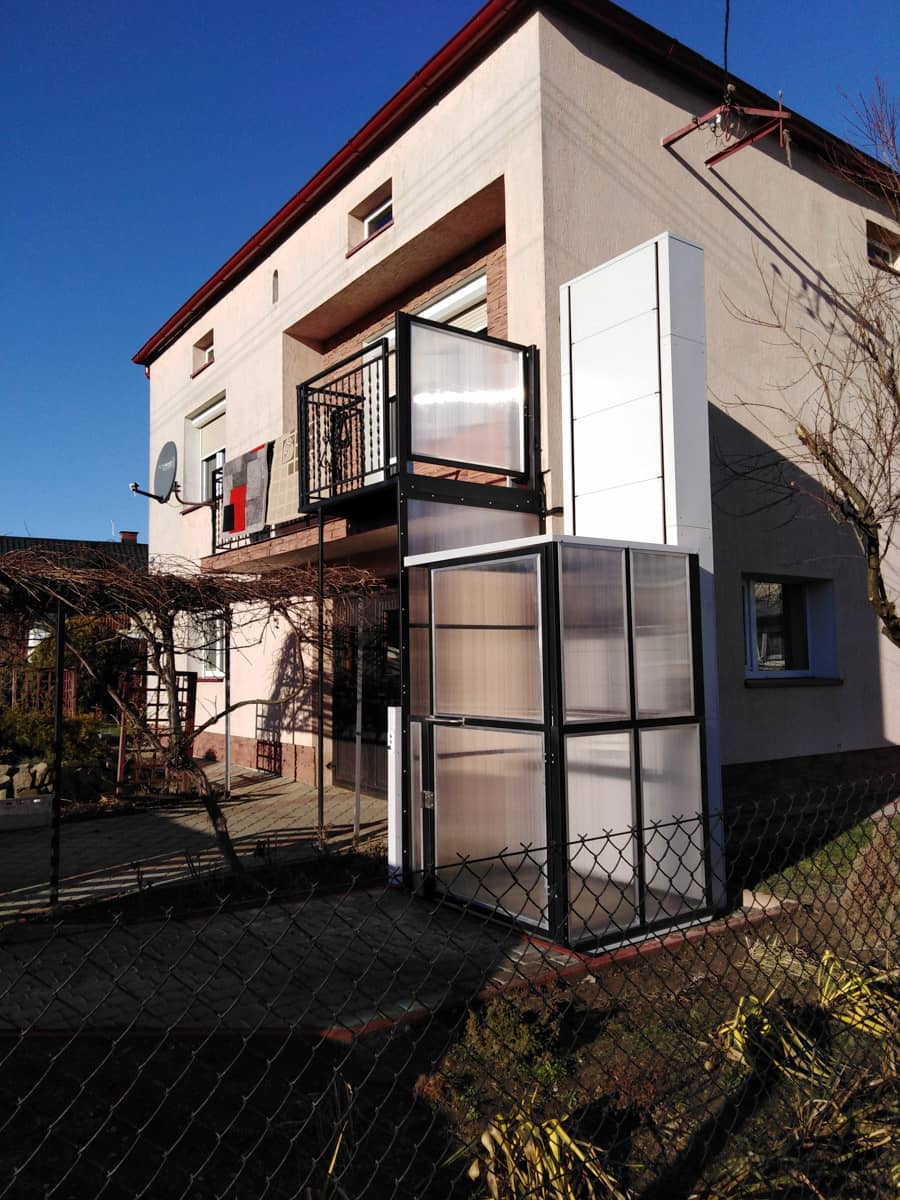

Otwarte platformy pionowe z napędem śrubowym to optymalne rozwiązanie inżynieryjne dla różnic poziomów nieprzekraczających 3 metrów. Platformy śrubowe eliminują konieczność budowy murowanego szybu i opierają mechanikę na solidnej śrubie trapezowej TR40x12 zasilanej silnikiem elektrycznym o mocy 1,5 kW.
Z perspektywy dwudziestoletniej praktyki instalacyjnej, inwestorzy najczęściej wybierają systemy bezszybowe w przestrzeniach zewnętrznych oraz na niskich kondygnacjach budynków. Wdrażana w takich warunkach architektonicznych otwarta platforma o napędzie śrubowym oferuje całkowicie stabilną, stałą prędkość podnoszenia rzędu 0,15 m/s. Platforma śrubowa wykorzystuje główną nakrętkę ze stopu brązu współpracującą z potężnym gwintem, co zapewnia idealną płynność ruchu wózka pasażerskiego. Rygorystyczny montaż ramy nośnej obejmuje kotwienie profilu do posadzki oraz ściany w minimum czterech do ośmiu punktach dystansowych przy użyciu kotew mechanicznych. Ten proces technologiczny bezwzględnie eliminuje szkodliwe drgania konstrukcji i gwarantuje nośność rzędu 400 kg.
[obraz_1]

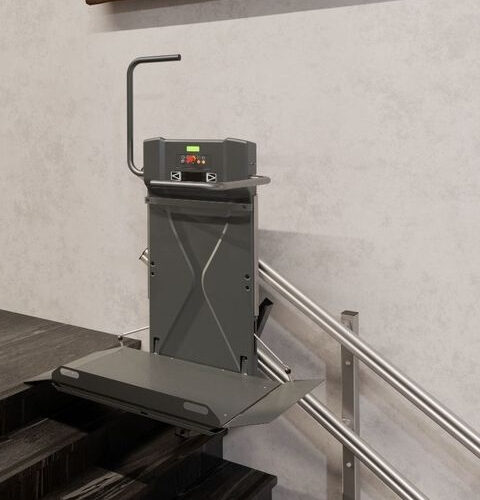

Ukośne podnośniki schodowe dla przestrzeni o ograniczonej kubaturze

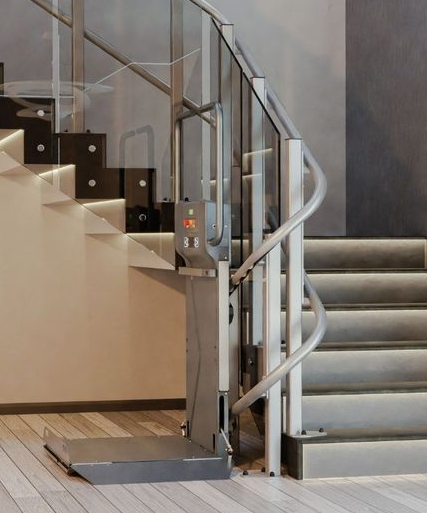

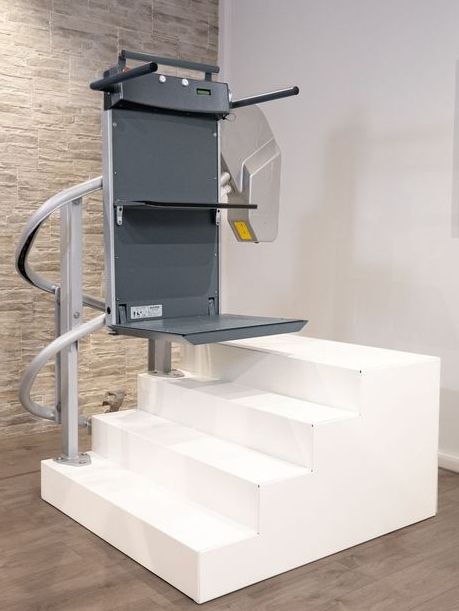

Klatki schodowe o minimalnej szerokości 895 mm operacyjnie wymuszają zastosowanie platform ukośnych poruszających się po szynach. Ukośne systemy dźwigowe pokonują schody proste pod kątem do 45 stopni oraz skomplikowane tory krzywoliniowe przy maksymalnym nachyleniu sięgającym 55 stopni.
Analiza 100 przypadków adaptacji starych kamienic dowodzi, że brak miejsca na wylewkę fundamentową całkowicie eliminuje klasyczne windy pionowe. Wówczas zarządcy obiektów instalują zaawansowane urządzenia na tory schodowe, które generują obrys po złożeniu wynoszący zaledwie 305 do 345 mm. Platformy ukośne posiadają automatycznie składane barierki ochronne oraz zmotoryzowane podjazdy. Mechanizm zasilany jest systemem 24 V DC poprzez zintegrowane układy akumulatorowe. Taka topologia elektryczna wprost gwarantuje stuprocentową operacyjność maszyny i możliwość przeprowadzenia ewakuacji pasażera nawet w przypadku nagłego, całkowitego odcięcia zasilania sieciowego w obiekcie.
[obraz_3]
Bezpieczeństwo mechanizmów nośnych i rygorystyczne standardy konserwacji UDT
Bezpieczeństwo pasażerów platform dźwigowych zależy od sprawności wyłączników krańcowych, podłóg stykowych oraz mechaniczno-elektrycznych rygli drzwiowych. Wytyczne Urzędu Dozoru Technicznego narzucają precyzyjną weryfikację luzu między nakrętką nośną a nakrętką bezpieczeństwa, który musi wynosić dokładnie od 20 do 25 mm.
Każde urządzenie dźwigowe przeznaczone do transportu osób z niepełnosprawnościami operuje w zamkniętym obwodzie bezpieczeństwa. Podłoga stykowa natychmiastowo przerywa jazdę platformy w dół przy napotkaniu oporu rzędu zaledwie kilku kilogramów, chroniąc przed zgnieceniem. Elektrorygiel (na przykład rygiel rygorystycznie testowanego modelu BIRA SBL12NMTL) trwale blokuje możliwość manualnego otwarcia bramki przystankowej, jeśli kosz nie stacjonuje w odpowiednim punkcie referencyjnym na dedykowanym poziomie. Konserwatorzy mechanizmów dźwigowych posiadają bezwzględny obowiązek smarowania śruby napędowej dedykowanym smarem ŁT43 z częstotliwością minimum co 90 dni, aby kategorycznie uniknąć destrukcyjnego zatarcia gwintów ze stopu brązu.
[obraz_2]
Rola wdrożeniowa i audyt eksperckiego dostawcy systemów dźwigowych
Udany proces inwestycyjny wymaga audytu geodezyjnego i elektrycznego przeprowadzonego przez wytwórcę platformy przed rozpoczęciem montażu. Bezpośrednia kooperacja z fabryką radykalnie skraca czas dostawy elementów nośnych oraz gwarantuje bezproblemowy odbiór infrastruktury przez inspektora UDT.
Praktyka prawno-budowlana jednoznacznie wskazuje, że błędny dobór kinematyki urządzenia drastycznie opóźnia oddanie obiektu komercyjnego do użytku. Decydując się na kooperację z krajowym konstruktorem systemów windowych, świadomy inwestor permanentnie zabezpiecza łańcuch dostaw części krytycznych. Producent bezpośrednio dostarcza precyzyjną Dokumentację Techniczno-Ruchową (DTR), realizuje profesjonalny montaż zachowując milimetrowe tolerancje dla kotew rozporowych oraz konfiguruje cyfrowe sterowniki falowników. Taki model współpracy wprost podnosi żywotność mechaniczną maszyny, chroni sprzęt przed przeciążeniami i gwarantuje stabilną eksploatację urządzenia w każdych warunkach pogodowych na dekady.
