Dobór prawidłowego okablowania to podstawa trwałej i bezawaryjnej instalacji. W tym wprowadzeniu wyjaśnimy, jakie przewody sprawdzają się przy zasilaniu napędu, jakie warto zastosować przy fotokomórkach i lampie oraz kiedy lepiej wybrać grubszą żyłę z uwagi na długość trasy.
Praktyczne zasady są proste. Dla krótszych tras często wystarczy YDYp 3×1,5 mm², a przy dłuższych lub mocniejszych napędach lepsze będzie 3×2,5 mm².
W instalacjach zewnętrznych zalecamy ochronę przewodów w rurach lub peszlach oraz użycie izolacji odpornej na UV i wilgoć. Dla układów niskoprądowych warto stosować przewody ekranowane, by ograniczyć zakłócenia.
W kolejnych częściach omówimy konkretne przekroje dla fotokomórek, lamp, anten oraz zasady prowadzenia kabli przez fundamenty i podjazd. Te wskazówki pomogą zaplanować instalację tak, by serwis był prosty, a system działał latami.
Kluczowe kryteria wyboru okablowania w automatyce bramowej
Wybór właściwego okablowania wpływa bezpośrednio na trwałość i bezpieczeństwo systemu automatycznego.
Przekrój i spadki napięcia
Przekrój i spadki napięcia: kiedy 3×1,5 mm², a kiedy 3×2,5 mm²
Do ok. 50 m i mocy do ~800 W wystarcza YDYp 3×1,5 mm². Dla tras do ~80 m lub napędów 800–1500 W lepiej zastosować 3×2,5 mm².
Przewody o zbyt małym przekroju nagrzewają się i powodują spadki napięcia. To pogarsza pracę napędu i skraca żywotność urządzeń.
Odporność na UV, wilgoć i uszkodzenia mechaniczne
W instalacji zewnętrznej wybierz izolacje odporne na UV i wilgoć. Stosuj rury lub peszle ochronne jako podstawę zabezpieczenia przewodów.
Do linii fotokomórek rekomendujemy przewody ekranowane, które ograniczają zakłócenia elektromagnetyczne.
- Przed wszystkim: uwzględnij długość trasy i charakter pracy napędu przy wyborze przekroju.
- Separuj zasilanie od linii niskoprądowych, by zminimalizować interferencje.
- Przewymiaruj zasilanie, gdy planujesz modernizacje lub dodatki.
| Przekrój | Zasięg | Moc napędu |
|---|---|---|
| YDYp 3×1,5 mm² | do ~50 m | do ~800 W |
| YDYp 3×2,5 mm² | do ~80 m | 800–1500 W |
| Przewody ekranowane | fotokomórki i linie sygnałowe | redukcja zakłóceń |
Najlepsze praktyki: dokumentuj trasy, zostaw zapas przewodu przy przepustach i stosuj klasy IP zgodne z warunkami atmosferycznymi.

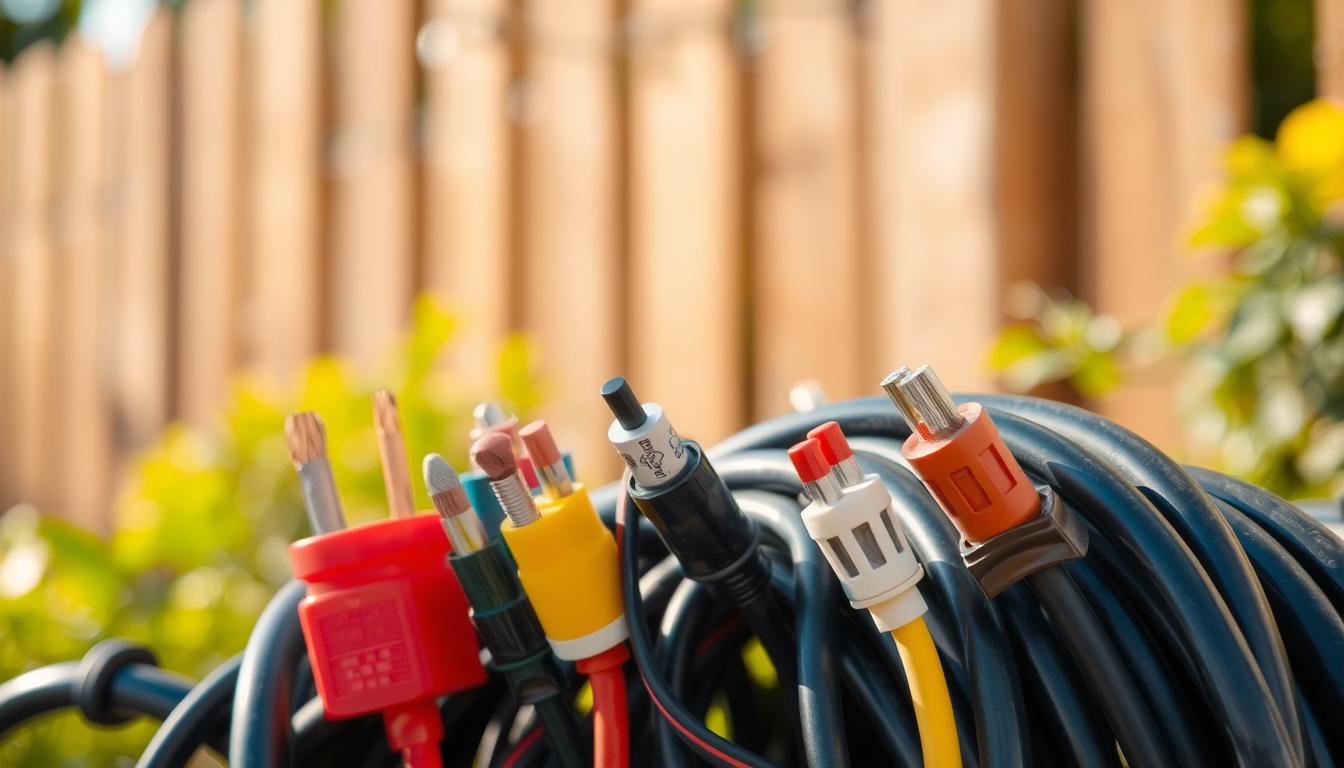

Jakie kable do bramy i furtki: dobór przewodów zasilania, sterowania i zabezpieczeń
Przy planowaniu instalacji warto zacząć od rozdzielenia linii zasilania i sygnałowych. To zmniejsza zakłócenia i ułatwia diagnostykę w przyszłości.
Zasilanie napędu: YDYp 3×1,5 mm² vs YDYp 3×2,5 mm²
Do ok. 50 m i mocy do ~800 W stosuj YDYp 3×1,5 mm². Przy trasach do ~80 m lub napędach 800–1500 W wybierz 3×2,5 mm².
Przewymiarowanie daje zapas na modernizacje i poprawia stabilność pracy napędu.
Fotokomórki i akcesoria niskoprądowe
Dla fotokomórek rekomendowany jest przewód 4×0,5 mm² z ekranem, prowadzony w rurze ochronnej. To ogranicza zakłócenia i chroni przed wilgocią.
Domofon, wideodomofon i sterowanie
Do domofonu zwykle wystarcza 2×1 mm². Warto rozważyć UTP 2×2×0,5 mm², jeśli planujesz rozbudowę funkcji.
Sygnalizacja, antena i zabezpieczenia
Lampa ostrzegawcza: min. 2×0,75 mm². Antena wymaga przewodu koncentrycznego RG58 dla lepszego zasięgu pilotów.
- Stosuj linkę zamiast drutu przy siłownikach — mniejsza skłonność do pękania żył.
- Rozdziel trasy zasilania i linii niskoprądowych.
- Ułóż dodatkowe trasy rezerwowe w peszlu.
| Element | Proponowany przewód | Uwagi |
|---|---|---|
| Zasilanie napędu | YDYp 3×1,5 / 3×2,5 | długość i moc decydują |
| Fotokomórki | 4×0,5 ekranowany | w rurze ochronnej |
| Interkom/domofon | 2×1 mm² lub UTP 2×2×0,5 | możliwość rozbudowy |
Normy i atesty przewodów potwierdzają trwałość i zgodność z warunkami zewnętrznymi. Zawsze wybieraj produkty z odpowiednimi certyfikatami i stosuj żelowe złączki oraz przepusty dla szczelności instalacji.
Okablowanie w praktyce: brama dwuskrzydłowa, przesuwna i furtka
Dobre rozplanowanie przewodów skraca czas montażu i ułatwia serwis.
Brama dwuskrzydłowa — trasy i elementy
Do centrali poprowadź zasilanie min. 3×1,5 mm².
Do siłowników stosuj również 3×1,5 mm², z zaleceniem użycia linki zamiast drutu dla żywotności.
Fotokomórki podłącz 4×0,5 mm² do centrali. Wszystkie przewody prowadź w peszlach i zostaw zapas ok. 1 m przy wyprowadzeniach.
Brama przesuwna — zasilanie i krańcówki
Zasilanie napędu poprowadź min. 3×1,5 mm² do fundamentu.
Linia fotokomórek 4×0,5 mm², a w rezerwie dodaj żyły na ewentualne krańcówki.
Furtka — elektrozaczep i integracja
Elektrozaczep: 2×0,5 mm². Panel rozmówny i sterowanie: 2×1 mm² lub UTP 2×2×0,5 mm².
Jeśli furtka koliduje z kursem bramy, poprowadź przewód 2×1 mm² do blokady ruchu.
Praktyczne wskazówki montażowe
Rozdzielaj trasy zasilające i niskoprądowe, by zmniejszyć zakłócenia dla fotokomórek i domofonu.
Stosuj łagodne łuki w ogrodzeniu, peszle oraz zapasowe trasy na moduły Wi‑Fi czy dodatkowe czujniki.
| Element | Proponowany przewód | Uwagi |
|---|---|---|
| Siłowniki | 3×1,5 mm² | linka zamiast drutu, zapas 1 m |
| Fotokomórki | 4×0,5 mm² | ekranowane, w peszlu |
| Furtka — elektrozaczep | 2×0,5 mm² | krótkie odległości, w rurze ochronnej |
Montaż i zabezpieczenia instalacji: kiedy, jak i o czym pamiętać
Planowanie instalacji przed ułożeniem podjazdu minimalizuje ryzyko uszkodzeń i kosztowne poprawki.
Prace przygotowawcze i materiały
Układaj przewody ziemne żelowane w peszlach ochronnych. To standard zwiększający odporność mechaniczną i wilgotnościową.
Głębokość, zapasy i prowadzenie tras
Minimalna głębokość ułożenia wynosi ok. 60 cm, choć lokalne przepisy mogą wymagać więcej.
Zostaw zapas przewodów min. 1 m po obu stronach przy przepustach. Ułatwia to montaż i przyszły serwis.
Trwałość i ochrona przed awariami
Stosuj linki zamiast drutu przy siłownikach. Uszczelniaj przepusty, stosuj osłony przeciw gryzoniom i separuj zasilanie od linii niskoprądowych.
Rezerwuj trasy (np. UTP 2×2×0,5 mm²) na przyszłe rozbudowy. Dokumentuj przebieg instalacji i wykonuj testy ciągłości oraz izolacji przed zasypaniem.
| Element | Zalecenie | Uwagi |
|---|---|---|
| Przewody ziemne | żelowane w peszlu | odporność na wilgoć i mechanikę |
| Głębokość ukł. | ok. 60 cm | zgodnie z lokalnymi przepisami |
| Zapasy i osłony | min. 1 m, złączki żelowe | puszki UV, szczelne przepusty |
Bezpieczny wybór i długofalowe korzyści z poprawnie dobranych przewodów
Dobrze dobrane przewody to inwestycja, która zwraca się w mniejszej liczbie awarii oraz niższych kosztach serwisu. Stosuj YDYp 3×1,5 lub 3×2,5 mm² na zasilanie napędu, a linie niskoprądowe prowadź ekranowane.
Przewód w peszlu z zapasem i separacją zasilania od linii sygnałowych skraca czas napraw. Wybieraj materiały z atestami, by zachować gwarancję oraz właściwe zabezpieczenie instalacji.
Integracja domofonu, sterowania, lampy i anteny wymaga dedykowanych linii: 2×1 mm², 2×0,75 mm², RG58; warto rozważyć rezerwowe UTP 2×2×0,5 mm². Poprawny montaż zmniejsza przestoje, podnosi bezpieczeństwo oraz ułatwia przyszłe rozbudowy.
